項目
|
規格
|
|
輸入
|
Px 0.042" [1.067mm] OD (標準)；0.031"
[.787mm] OD (選擇性)；校準，參考，控制，程序 0.063" [1.600mm] OD
|
|
全量程範圍
|
4 inH2O, 8 inH2O, 1psid, 5psid, 15psid, 50psid；[995.4Pa,
1990.7Pa, 6.89kPa, 34.5kPa, 103.4kPa, 344.7kPa]
|
|
準確度
|
4 inH2O: 0.20%FS；8 inH2O: 0.15%FS；1psid: 0.06%FS；5psid: 0.06%FS；15psid: 0.06%FS；50psid: 0.06%FS
|
|
超壓能力
|
4 inH2O: 25x；8 inH2O: 15x；1psid: 15x；5psid: 10x；15psid: 5x；50psid: 2x
|
|
A/D解析度
|
24bit
|
|
適用介質
|
與矽、矽膠、鋁、和Buna-N相容的氣體
|
|

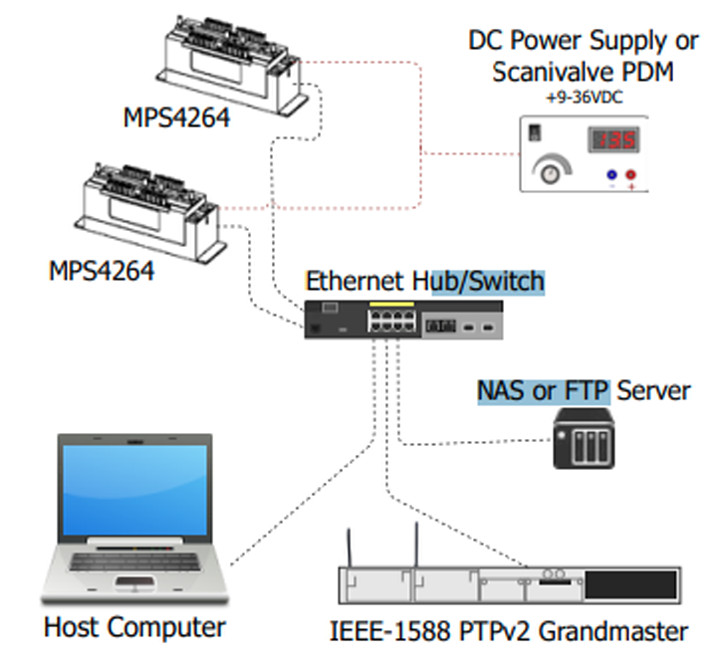

乙太網路連接
|
100baseT, MDIX auto-crossing
|
|
外部觸發
|
5-15Vdc, 6.5mA
|
|
資料輸出速率(samples/channel/second)
|
TCP/IP Binary: 850Hz；"Fast
Mode": 2500Hz
|
|
電源需求
|
9-36Vdc, 3.5W；對於EPx閥門: 18-26Vdc, 5.5W
|
|
控制壓力需求
|
CPx - 65psi min / 120psi max；NPx - 90psi min /
120psi max；EPx - N/A
|
|
連接器
|
乙太網路: TE
Connectivity PLG 8P8C Mini2；電源: TE Connectivity PLG 8P8C Mini1
|
|
重量
|
CPx/NPx - 6.59oz [186.9g]；EPx - 12.88oz
[365g]
|
|
最大參考壓力
|
50 psig (345kPa)
|
|
環境壓力
|
0.5 to 100 psia (3.4 to 690kPa abs)
|
|
操作溫度
|
0° 到 70°C；-50°C 到 60°C (使用TCU)
|
|
儲存溫度
|
0° 到 80°C
|
|
濕度
|
5 到 95% RH, Non-Condensing
|
|
標準
|
MIL-STD-810G, Cat 24；CE；RoHSv3
|
