• Description

專為教學和研究-開發近距離雷達，能夠覆蓋從雷達和脈衝技術引入到最複雜的人工智慧實驗到整個範圍。

這是一款真正近距離脈衝雷達，其距離解析度優於10 cm，最大射程為25 m，脈衝寬度為0.5納秒。

該系統與SkyRadar FreeScopes軟體一起運行，該軟體提供許多範圍（A範圍，B範圍，PPI），控制介面和過濾器。

雷達以極低的峰值脈衝輸出功率（-0.7至6.3 dBm）提供了學習過程中的最高靈活性。

雷達收發器安裝在天線中，並且可以替代地連接到拋物面反射器。天線硬連線到收發器卡上。收發器連接到用於數位信號處理的微型電腦。

該設備可以放置在旋轉三腳架上。本系統已開發用於民航，大學和工業領域的訓練和研究。本系統不包含任何特殊的軍事功能。





 關鍵技術特點

  • 範圍解析度：優於10釐米

  • 範圍：最大25 m

  • 發射中心頻率（ETSI）：7.29 GHz

  • 發射帶寬（ETSI）：1.4 GHz

  • 脈衝寬度：0.5納秒

  • 峰值脈衝輸出功率（ETSI）：-0.7-6.3 dBm

  • 最大脈衝重複頻率。40.5兆赫

  • 接收採樣率：23.3 GS / s

  • 接收增益（ETSI）：12.3-15 dB

  • 接收噪聲係數（ETSI）：5.4-8.8 dB



操作模式（在硬體中啟用）

  • 脈衝

  • 多普勒



範圍（通過FreeScope啟用）

  • 範圍

  • B範圍

  • 計劃位置指標（PPI）



可進行各項訓練及實驗

  • 脈衝發射功率實驗

  • A範圍，B範圍和計劃位置指示符（PPI）的實驗

  • 使用放大，濾波器和設置來校準雷達

  • 在固定位置以及通過平移和旋轉進行實驗（需要旋轉三腳架）

  • 都卜勒效應

  • 快速傅立葉信號變換（FFT）及其效果。

  • 雜波處理，例如，透敏感時間控制（STC），閾值限製或C-FAR

  • 雷達橫截面（RCS）分析允許您根據材料，絕對和相對大小，反射角，距離和信號強度來瞭解物體的可檢測性。

  • 可以通過調整靈敏度來分析性能和錯誤警報容限。

  • 可調整的決策閾值，允許對背景噪聲進行實驗。

  • 移動目標指示可消除雜波

  • 以及更多…..

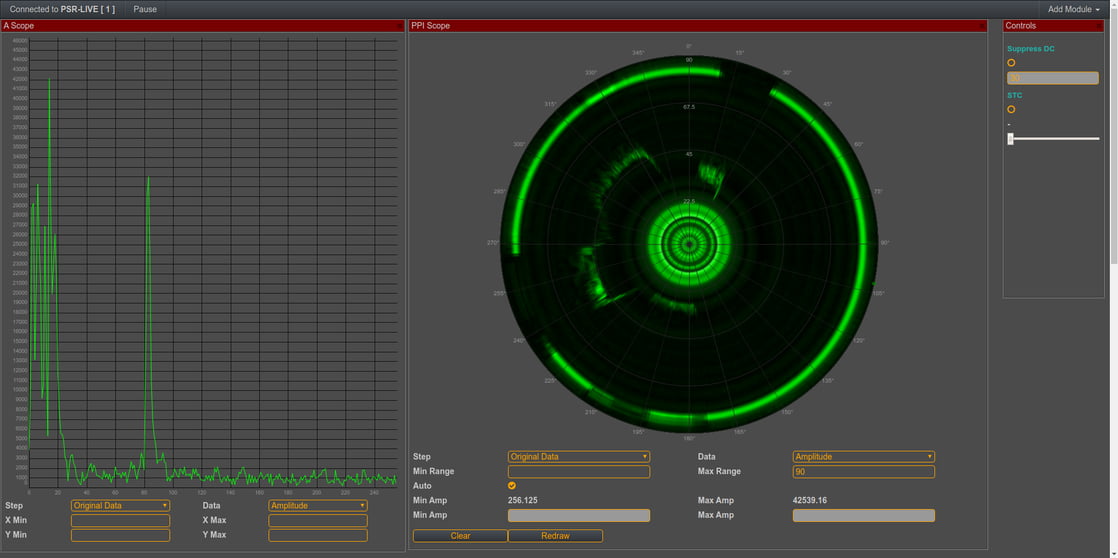

psr-26-ppi-scope-target

Transmitter Features

Supply Current

100 mA

Operating Ambient Temperature

+ 10 … + 40 °C

Table: General operative characteristics of the Transceiver

Parameter

Min

Typ

Max

Transmitter Center Frequency (ETSI / KCC)



7.29 GHz / 8.748 GHz



Transmitter Bandwidth (ETSI / KCC)



1.4 GHz / 1.5 GHz



Energy per Pulse (ETSI)

0.45 pJ

1.47 pJ

2.6 pJ

Peak Pulse Output Power (ETSI)

- 0.7 dBm

4.1 dBm

6.3 dBm

Pulse Repetition Frequency





40.5 MHz

Differential Output Impedance



100 Ohm



Table : Operative characteristics of the Transmitter (subsection of the Transceiver)



Receiver Features

Parameter

Min

Typ

Max

Radar Frame Length



9.87 m / 65.8 ns



Sampling Rate



23.328 GS/s



Receiver Gain (ETSI)

12.3 dB

14.1 dB

15.0 dB

Receiver Noise Figure (ETSI)

5.4 dB

6.8 dB

8.8 dB

Receiver Bandwidth (- 3 dB), Flow

6.13 GHz

6.5 GHz



Receiver Bandwidth (- 3 dB), Fhigh



10.0 GHz

10.76 GHz

Differential Input Impedance



100

Ohm

Table : Operative characteristics of the Receiver (subsection of the Transceiver)
